The Power Of Technology Is Mind Concept: 4. MEMBUAT DESAIN LOGIC PROBE MENGGUNAKAN GERBANG LOGIKA

DESAIN LOGIC PROBE

MENGGUNAKAN GERBANG LOGIKA

~~~~~~~~~~~~~~~~~~~~~~~~

Tujuan :
1. Pembaca mampu melakukan desain logic probe menggunakan pemahaman artikel
sebelumnya menggunakan gerbang logika.
2. Pembaca mampu mengembangkan desain menggunakan gerbang logika lainnya.
3. Pembaca mampu untuk melakukan trouble shooting menggunakan LOGIC PROBE yang dibuat.

Logic Probe adalah alat yang digunakan untuk menganalisa logika keluaran (Boolean 1 atau 0) dari sirkuit digital.Beberapa Logic Probe mendapat sumber daya dari sirkuit yang dites, beberapa logic probe menggunakan baterai sebagai sumber dayanya. Ada dua indicator pada Logic Probe yaitu LED warna hijau dan LED warna merah. LED warna hijau akan menyala jika logika keluaran pada pin IC adalah 1 dan LED warna merah akan menyala jika logika keluaran 0 atau probe tidak dihubungkan.

Logic Probe sangat murah, serbaguna dan praktis jika digunakan sebagai alat tes instrument digital,tetapi hanya mengecek satu sinyal dalam satu waktu. Ketika diperlukan banyak analisa logika keluaran maka perlu diamati dengan Logic Analyzer.

Rangkaian Logic probe ini dibuat dengan komponen utama yaitu IC 74LS00 yang berisi gerbang NAND dengan masing-masing 2 input.Komponen selanjutnya yaitu LED warna merah dan hijau,yang menjadi indicator logika keluaran,jika yang menyala hijau berarti logika keluaran 1 dan jika yang menyala merah maka logika keluaran 0. Beberapa komponen lain yang diperlukan dirangkai sesuai dengan gambar berikut

Gambar Rangkaian logic probe menggunakan NAND GATE

Cara Kerja :

Pada gambar rangkaian tersebut memiliki titik test yang merupakan probe untuk pengujian pada pin IC. Probe tersebut dapat dihubungkan dengan sumber tegangan atau VCC untuk memasukkan logika 1 dan dihubungkan dengan ground untuk memasukkan logika 0.

Hasil pengujian akan ditampilkan dengan indicator LED,jika logika 1 maka warna hijau akan menyala.Jika logika keluaran 0 maka warna merah yang menyala. Pada percobaan logika 0, test probe dihubungkan dengan probe pada rangkaian. Maka input bagi gerbang NAND adalah logika 0. Karena terdapat 2 buah dioda pada inputnya, maka logika 0 dari probe Test diabaikan oleh gerbang NAND.

Namun pada input gerbang NAND tersebut, terdapat Vcc 5volt pada salah satu input, dan input yang lain terhubung dengan ground. Keadaan ini menjadi fungsi NAND antara logika 1 dan 0 yang menghasilkan logika 1 pada output gerbang tersebut. Output dari gerbang NAND ini akan menghidupkan LED merah yang menandakan bahwa input pada tester memiliki state low atau logika 0. Berikut tampilan dari percobaan logika 0.

Gambar Percobaan Rangkaian Kerja Dengan Logika "..0.."

Cara Kerja :

Percobaan logika 0 Pada pengujian logika 1, probe Test dihubungkan dengan Vcc 5 volt. Pada gerbang NAND, tegangan dari Vcc akan melewati dioda dan menjadi masukan bagi gerbang NAND. Ground pada input gerbang NAND diabaikan, sehingga menjadi fungsi NAND antara logika 1 dan 1 yang menghasilkan logika 0 pada keluaran gerbang. LED hijau yang terhubung dengan Vcc 5 volt dari probe Test pada anoda dan ground dari keluaran gerbang NAND pada katoda menyala, sedangkan LED merah yang posisinya berkebalikan mati. Menyalanya LED hijau menandakan bahwa probe Test bersentuhan dengan logika 1.Berikut gambar dari percobaan logika 1.

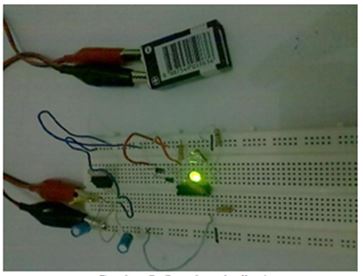

Gambar Percobaan Rangkaian Kerja Dengan Logika "..1.."

Pada saat probe tidak dihubungkan, hanya lampu LED warna merah yang menyala tetapi sangat redup karena ada tegangan keluaran dari IC yang sangat kecil,tetapi dapat diabaikan.Terdapat tegangan karena low state pada IC 74LS00 tidak menghasilkan tegangan 0 V tetapi lebih dari 0 V. Berikut hasil percobaan pengujian test probe.

Berikut ini dibawah merupakan LOGIC PROBE yang ada dan dijual dipasaran, umum digunakan dan mudah dalam perlakuan. Untuk lebih lanjut dapat mengunjungi website referensi dibawah ini.
